TOP 28
Campo di applicazione
Top 28™ è la lastra grecata Silma 28 arricchita di poliuretano ad alta densità in grado sostituire, migliorando, le tradizionali soluzioni anticondensa. Uno speciale sistema, con elevati standard qualitativi derivanti dalla cura di ogni singolo dettaglio. Adatto ad ogni tipologia di copertura.
ISOGREK h 28 è un pannello monolamiera ottenuto dall’accoppiamento di un resistente profilo metallico h 28 mm ad uno strato di poliuretano ad alta densità schiumato in continuo. Essendo modulare, leggero, isolato e resistente si adatta ad ogni tipo di impiego per il tamponamento dell’involucro esterno dell’edificio.
Materiali e qualità:
Top 28™ è realizzato mediante un processo produttivo in continuo, attraverso l’impiego di tecnologie altamente innovative che consentono di avere una densità di poliuretano superiore ad un semplice pannello monolamiera. Questa caratteristica, abbinata alla geometria a 9 greche della sezione, rende il prodotto altamente resistente ai carichi concentrati.
Riduzione effetto condensa:
Top 28™ 8 è una perfetta barriera al vapore. L’aria umida condensa sulle superfici fredde, pertanto il poliuretano rende isolato termicamente il supporto ed evita la formazione di acqua sul lato interno del pannello.
Isolamento termico e acustico:
Top 28™ ha tutte le caratteristiche ed i vantaggi di una semplice lamiera grecata: (leggerezza, modularità, versatilità e costi contenuti) ma offre anche discreto isolamento termico e considerevole attenuazione del rumore dovuto alla pioggia.

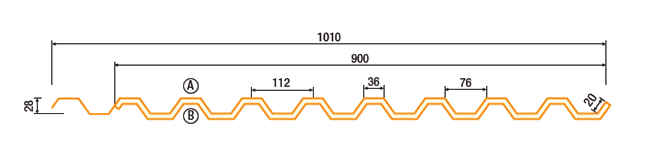

Dimensioni
larghezza mm 1000
lunghezza a richiesta da produzione in continuo.
Spessore standard di poliuretano fuori greca (S):
mm 10
Supporto esterno:
acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato.
Isolamento con schiumatura in continuo:
resine poliuretaniche (PUR) - densità 60 ±2 Kg/m³
Trattamenti protettivi per supporto esterno:
preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.
TABELLA CARICHI
DISTANZA APPOGGI(m)
SPESSORE PANNELLO(mm)
SPESSORE LAMIERA(mm)
MATERIALE
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 0,80 |
1,00 |
1,20 |
1,25 |
1,40 |
1,50 |
1,60 |
1,75 |
1,80 |
2,00 |
2,25 |
2,50 |
2,75 |
3,00 |
|---|
| 10 | ACCIAIO | 0,5 |
— |
1011 |
— |
517 |
— |
300 |
— |
189 |
— |
126 |
89 |
64 |
49 |
37 |
